MB-SR50N HI+

System fasady słupowo-ryglowej

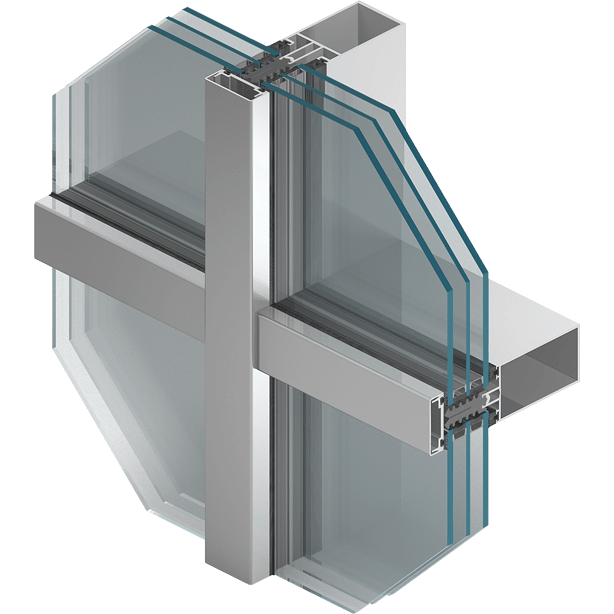

System fasady słupowo-ryglowej MB-SR50N HI+ przeznaczony jest do konstruowania lekkich ścian osłonowych typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji przestrzennych.
5 5
Efektywność energetyczna
5 5
Ochrona przed hałasem
5 5
Poziom bezpieczeństwa
5 5
Odporność na warunki

Czytaj więcej

Ściana słupowo-ryglowa o wysokiej izolacyjności termicznej

MB-SR50N HI+

Uf od 0,59
W/(m2K)
Izolacyjność termiczna UW
I5/E5
EN 14019
Odporność na uderzenie
AE 1200 Pa
klasa AE
Przepuszczalność powietrza
RE 1200 Pa
EN 12154
Wodoszczelność

Zamów teraz

Parametry techniczne

Dane
techniczne		MB-SR50N
MB-SR50N HI+		MB-SR50N HIMB-SR50N EFEKTMB-SR50N IWMB-SR50N OWMB-RW
Głębokość słupów50 – 325 mm85 – 125 mm––
Głębokość rygli5 – 189,5 mm49,5 – 129,5 mm––
Sztywność słupów (zakres wsp. lx)26,04 – 4123,45 cm⁴70,43 – 245,70 cm⁴––
Sztywność rygli (zakres wsp. lz)0,79 – 629,54 cm⁴23,76 – 205,98 cm⁴––
Zakres szkleniado 64 mm28 – 64 mm24 – 32 mm
Parametry techniczneMB-SR50N
MB-SR50N HI+		MB-SR50N HIMB-SR50N EFEKTMB-SR50N IWMB-SR50N OWMB-RW
Przepuszczalność powietrzaAE 1200, EN 12152klasa 4, EN 12207
WodoszczelnośćRE 1200, EN 12154RE 1500, EN 12154RE 1200, EN 12154E 1500, EN 12208E 1650, EN 12208E 1200, EN 12208
Odporność na obciążenie wiatrem2,4 kN/m², EN 13116E 2400, EN 12210klasa C5, EN 12210
Odporność na uderzenieI5/E5, EN 14019 klasa 5, EN 13049
Izolacyjność termiczna UfUf od 0,59 W/(m²K) Uf od 0,85 W/(m²K)Uf od 1,1 W/(m²K) Uf od 1,6 W/(m²K) ––

Funkcjonalność
i estetyka

  • system MB-SR50N HI+ posiada certyfikat Instytutu PHI Darmstadt w najwyższej klasie A+, co jest potwierdzeniem, że wykonane w nim konstrukcje mogą być wykorzystywane przy budowie obiektów pasywnych
  • połączenia kątowe umożliwiające swobodne kształtowanie zabudowy aluminiowej
  • innowacyjne rozwiązanie Redukcji Ugięcia Rygla umożliwia realizację bardzo szerokich kwater, o wymiarze nawet 4 m
  • słupy i rygle o “ostrych” krawędziach pozwalające budować konstrukcje nośne fasad o wyglądzie jednolitej kratownicy
  • nowoczesne rozwiązania akcesoriów i łączników pozwalają na uzyskanie zwiększonych zakresów przenoszonych obciążeń – wypełnienie modułu stałego fasady może mieć ciężar do 1100 kg
  • odmiany estetyczne fasady oraz szereg profili nakładkowych o różnych kształtach zapewniają uzyskanie wielu wariantów obrazu elewacji
  • szeroki wybór elementów otwieranych w fasadzie: różnego typu okna i drzwi, w tym okna połaciowe, okna zintegrowane z fasadą, a także okna odchylne i otwierane równolegle MB-SR50N OW
  • duży zakres szklenia oraz dostępne izolatory i akcesoria pozwalają uzyskać wysoki poziom izolacyjności termicznej fasad
  • możliwość gięcia profili i budowy konstrukcji łukowych
  • możliwość znakowania CE

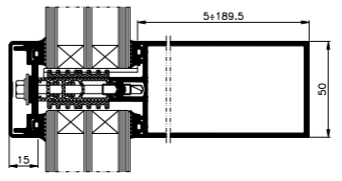

System fasadowy
MB-SR50N HI+

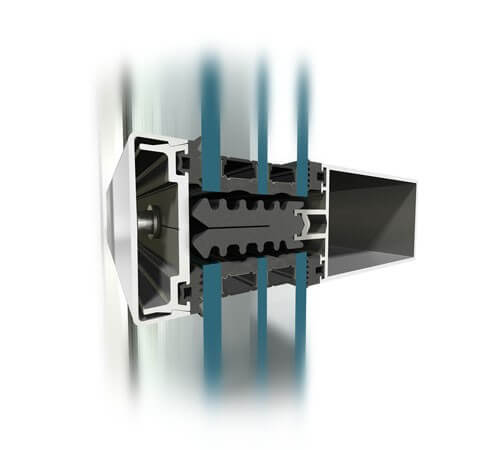

W celu osiągnięcia optymalnej izolacji termicznej, akustycznej oraz ułatwienia montażu fasady w systemie MB-SR50N HI+ zastosowano izolator z materiału LDPE, który daje bardzo dobrą izolację termiczną (U od 0,59 W/m²K), a jego kształt ułatwia prowadzenie wkręta w trakcie szklenia fasady. System ten pozwala budować fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Dzięki bogatej ofercie profili, architekci i projektanci mogą realizować nawet najbardziej śmiałe pomysły w zakresie konstrukcji aluminiowo-szklanych.

Zapytaj eksperta

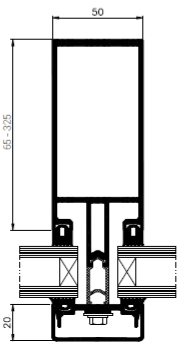

Rozwiązania konstrukcyjne

MB-SR50N /
MB-SR50N HI

Systemy MB-SR50N oraz wersja o podwyższonej izolacji cieplnej MB-SR50N HI, przeznaczone są do konstruowania i wykonywania lekkich ścian osłonowych typu kurtynowego i wypełniającego oraz dachów, świetlików i innych konstrukcji przestrzennych. Zgodnie z aktualnymi trendami w architekturze system umożliwia zlicowanie profili słupów i rygli od strony wewnętrznej fasady oraz uzyskanie różnych wersji wyglądu zewnętrznego. System ten jest również podstawą rozwiązań przeciwpożarowych.

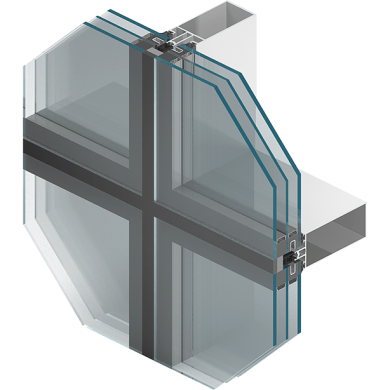

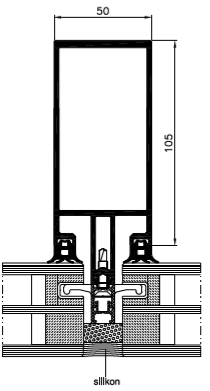

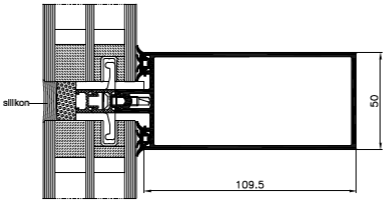

MB-SR50N EFEKT

Fasada, która dzięki zastosowaniu specjalnego systemu mocowania szyb daje od zewnątrz jednolity obraz gładkiej szklanej ściany podzielonej strukturą pionowych i poziomych linii szerokości dwóch centymetrów. Można w niej stosować duże i ciężkie wypełnienia ze szkła jedno- lub dwukomorowego, w tym także pakiety z szybą laminowaną oraz panele nieprzezierne na bazie szkła zespolonego.

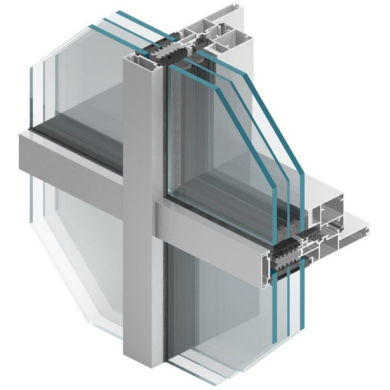

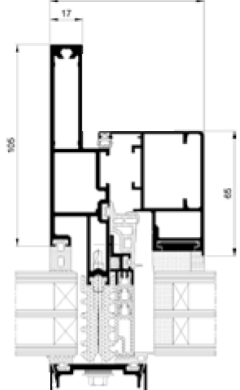

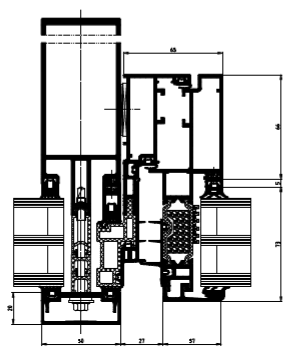

MB-SR50N IW

System MB-SR50N IW pozwala na stosowanie okna otwieranego do środka, zintegrowanego z profilami
słupów i rygli. Pole fasady z oknem o funkcji rozwierno-uchylnej nie różni się w widoku zewnętrznym
od sąsiadujących pól o szkleniu stałym. Zaletą tego systemu jest różnorodność – dostępne są jego 3
odmiany: standardowa, z płaską listwą oraz konstrukcja typu EFEKT.

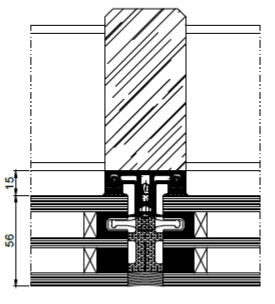

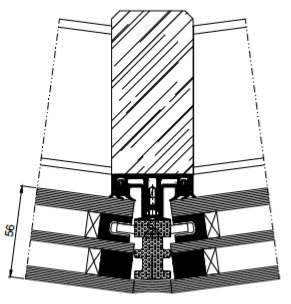

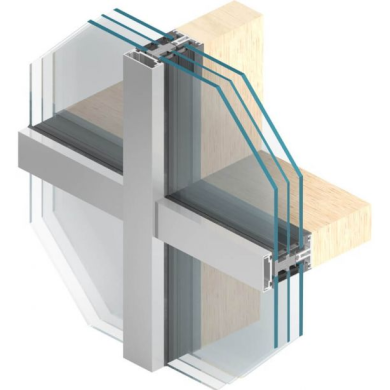

MB-SR50N A

System nakładkowy umożliwiający zbudowanie fasady na bazie szkieletu nośnego z drewna lub stali. Rozwiązanie to pozwala połączyć zalety dwóch rożnych materiałów konstrukcyjnych. Szklenie zestawami przeziernymi o grubości 24-64 mm, maksymalny ciężar wypełnienia do 600 kg. System MB-SR50N A jest dostępny także w wersji „EFEKT” – bez aluminiowych listew widocznych od strony zewnętrznej.

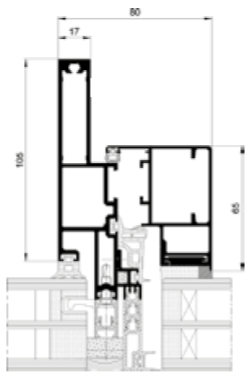

MB-SR50N OW

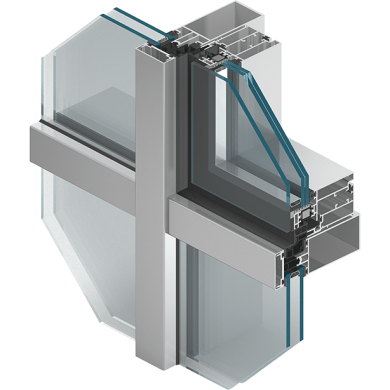

Okno odchylno-wysuwne jest bardzo lekką konstrukcją wykonaną na bazie profili aluminiowych z przegrodą termiczną. Dzięki zastosowaniu technologii klejenia strukturalnego udało się utrzymać jednolity rysunek linii elewacji od strony zewnętrznej co sprawia, że okna odchylne nie wyróżniają się od sąsiadujących pól stałych. Okno można stosować w ścianach w różnych wariantach: standardowa, z płaską listwą oraz konstrukcja typu EFEKT.

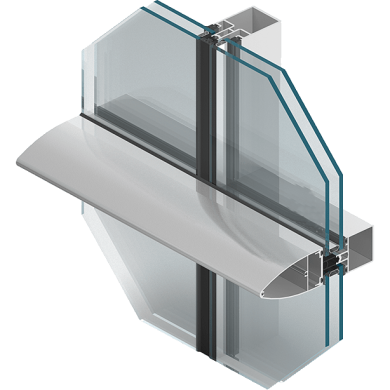

MB-SR50N PL

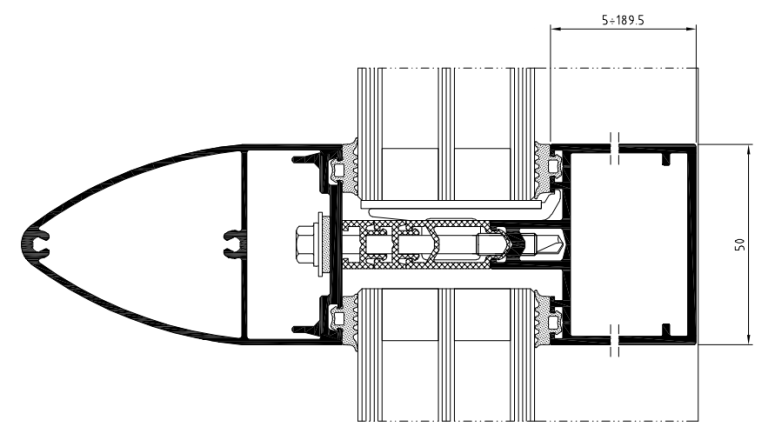

System MB-SR50N PL, czyli tzw. “pozioma linia” jest odmianą estetyczną fasady słupowo-ryglowej, w której w widoku zewnętrznym podkreślone są podziały – poziome lub pionowe. Zrealizowane jest to poprzez zastosowanie odpowiednich listew maskujących (np. eliptycznych), odpowiednio akcentujących jeden kierunek podziału elewacji.

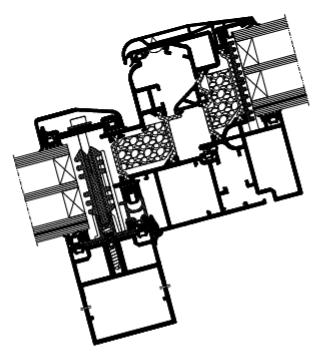

MB-RW

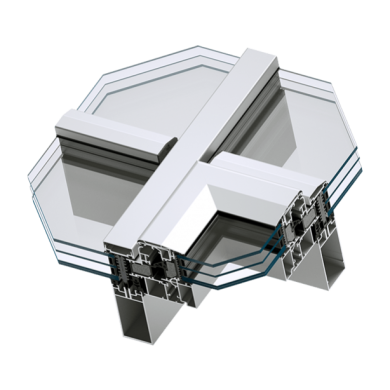

Okna dachowe MB-RW przeznaczone są do montażu w dachach opartych na słupowo-ryglowych systemach z grupy MB-SR50N oraz MB-TT50, o kącie nachylenia od 3° do 75° w stosunku do poziomu. Umożliwiają stosowanie szkła dwukomorowego, mogą mieć gabaryty w osiach krokwi/płatwi do 2,5 m i wagę do 200 kg.

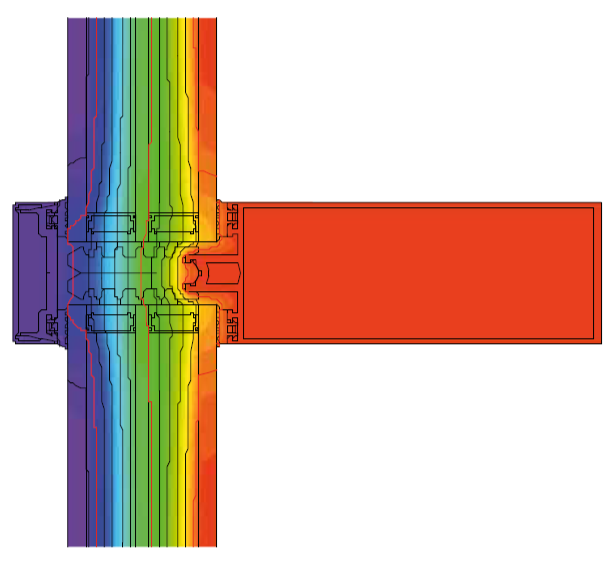

rozmieszczenie izoterm w fasadzie MB-SR50N HI+ (-20°C; +20°C)
